国产精品无码专区在线观看不卡_日韩无码视频久久_久99久在线观看 国产_日韩一二三区欧美_亚洲精品自拍偷拍视频_丰满熟妇乱子又伦_五月综合婷婷亚洲_手机在线看永久A v片免费_a一级免费视频2020_视频久久精品a国产一级

您當(dāng)前的位置: 首頁(yè)>>新聞資訊>>常見(jiàn)問(wèn)題

鋼質(zhì)管道3PE涂覆工藝對(duì)管道翹邊缺陷的影響

來(lái)源:超級(jí)管理員 | 發(fā)布日期:2023-06-07 17:04:57

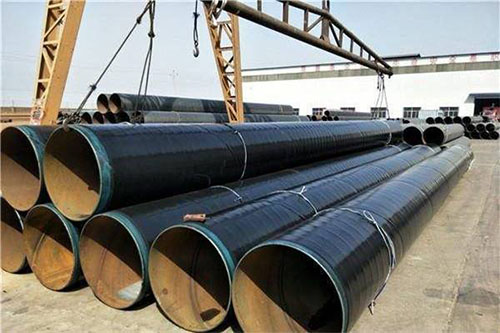

1、3PE鋼質(zhì)管道防腐層

1.13PE防腐層介紹。鋼管三層PE防腐,其主要結(jié)構(gòu)為:底層環(huán)氧粉末層、中間膠粘劑層、外層聚乙烯防腐層。3PE涂層的性能主要是將底層環(huán)氧粉末、中間層粘接劑和外層聚乙烯有機(jī)地結(jié)合成了一個(gè)整體,從而使該涂層具有熔結(jié)環(huán)氧粉末涂層和聚乙烯涂層的雙重優(yōu)點(diǎn)。

1.23PE防腐層的生產(chǎn)工藝介紹

2、3PE管端翹邊缺陷

3PE鋼質(zhì)防腐管道翹邊現(xiàn)象是指鋼管進(jìn)行3PE防腐后防腐層與鋼管表面分離的現(xiàn)象,往往發(fā)生在鋼管端部,是由于涂層與鋼材基體粘結(jié)力降低或缺失引起的,具體表現(xiàn)形式如下:1)管端坡口處PE層翹起,而下部膠粘劑層及FBE層完好力坡口PE層翹起且翹起處無(wú)中間膠粘劑層,PE層與FBE層呈現(xiàn)兩層皮現(xiàn)象。3)坡口PE層翹起,下部無(wú)涂層,在整個(gè)圓周方向形成一圈縫隙。中管端防腐層自底層FBE處剝離,形成翹邊。3PE防腐管在露天存放過(guò)程中,因雨水、凝露等易在翹邊縫隙處進(jìn)入并滯留,從而形成局部腐蝕環(huán)境,導(dǎo)致縫隙腐蝕,而腐蝕產(chǎn)物的生成又會(huì)加劇PE層翹起的程度。

3、管道涂覆工藝對(duì)管端翹邊的影響因素及理論計(jì)算

防腐層管端翹邊實(shí)際上是防腐層端部變形。材料變形均有應(yīng)力作用,防腐層管端實(shí)際上是收縮殘余應(yīng)力作用的應(yīng)力集中區(qū)域,周向冷卻成型收縮殘余應(yīng)力是向鋼管側(cè)收縮,有利于防腐層粘貼緊密。所以本文主要分析生產(chǎn)涂敷過(guò)程中工藝參數(shù)對(duì)其的影響。

3.1傳動(dòng)輪偏轉(zhuǎn)角度、鋼管螺距的理論計(jì)算。3PE防腐管作業(yè)線通過(guò)調(diào)整傳動(dòng)輪兩輪的間距實(shí)現(xiàn)對(duì)不同管徑鋼管的涂敷作業(yè)。調(diào)整傳動(dòng)線過(guò)程中,傳動(dòng)輪偏轉(zhuǎn)角度過(guò)大會(huì)導(dǎo)致鋼管螺距變大,從而造成中間膠豁劑層搭接不上,使聚乙烯層與環(huán)氧粉末層直接搭接,影響粘接強(qiáng)度造成翹邊。此類缺陷實(shí)際上是膠豁劑層斷膠引發(fā)的,斷膠的原因是鋼管螺距過(guò)大使膠豁劑搭接不上造成的。對(duì)此,我們通過(guò)計(jì)算得出確保膠茹劑搭接的鋼管螺距及偏轉(zhuǎn)角度。

傳動(dòng)輪偏轉(zhuǎn)角度是影響鋼管螺距的主要因素,為保證有適當(dāng)?shù)穆菥啾WC有適當(dāng)?shù)钠D(zhuǎn)角度。

3.2生產(chǎn)速度的理論計(jì)算。三層PE成型對(duì)傳動(dòng)速度要求非常嚴(yán)格,要求在粉末膠化狀態(tài)下完成中間粘結(jié)劑的纏繞或包覆,粉末膠化的時(shí)間比較短,鋼管的傳動(dòng)速度與粉末膠化時(shí)間匹配,鋼管傳輸速度過(guò)快,會(huì)導(dǎo)致粉末未充分膠化;過(guò)慢則可能出現(xiàn)粉末己經(jīng)固化,所以,生產(chǎn)線運(yùn)行速度也是影響管端翹邊缺陷的主要原因之一。

通過(guò)上式可以知道,生產(chǎn)線的速度取決于傳動(dòng)輪偏轉(zhuǎn)角度和電機(jī)轉(zhuǎn)速,生產(chǎn)時(shí)傳動(dòng)輪偏轉(zhuǎn)角度與鋼管外徑有關(guān),電機(jī)的轉(zhuǎn)速由變頻器決定,所以生產(chǎn)線速度就主要取決于變頻器設(shè)置,生產(chǎn)線的速度一方面不能超出現(xiàn)有設(shè)備的噴涂能力、擠出機(jī)擠出能力,另一方面還要保證在環(huán)氧粉末膠化過(guò)程中進(jìn)行膠豁劑涂敷。

通過(guò)分析生產(chǎn)環(huán)節(jié)中各工藝參數(shù)的相互聯(lián)系,將涂敷工藝參數(shù)對(duì)管道翹邊缺陷的影響由經(jīng)驗(yàn)總結(jié)上升到理論計(jì)算,降低了3PE鋼制管道管端翹邊缺陷的形成,進(jìn)一步提升生產(chǎn)管理和質(zhì)量控制的水平,避免了操作的盲目性和隨意性。


【責(zé)任編輯】本文章由超級(jí)管理員編輯,網(wǎng)頁(yè)鏈接地址:/list_18/18.html
